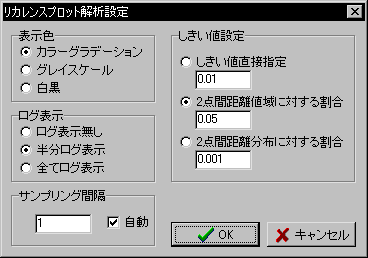

リカレンスプロット解析設定

リカレンスプロットのパラメータ設定をすることができます。

設定を変更した場合、再計算する必要があります。

• 表示色

  ○カラーグラデーション

  2点間のノルムの値をカラーグラデーションで表示します。

  ○グレイスケール

  2点間のノルムの値をグレイスケールで表示します。

  ○白黒

  2点間のノルムがしきい値より小さい点のみをプロットします。

• ログ表示

  ○ログ表示なし

  通常のリカレンスプロット表示とします。

  ○半分ログ表示

  右下三角部分を通常のリカレンスプロット表示、左上半分を対数をとったリカレンスプロット表示とします。

  ○全てログ表示

  対数をとったリカレンスプロット表示とします。

• サンプリング間隔

  リカレンスプロットのサンプリング間隔を指定します。

  □自動

  これがチェックされているときは、メモリの許すかぎり最も短いサンプリング間隔を自動的に設定します。

• しきい値設定

  ○しきい値直接指定

  白黒表示のときのしきい値を、直接指定します。

  ○2点間距離値域に対する割合

  白黒表示のときのしきい値を、ノルムの最小値から最大値の範囲の割合で指定します。入力できる範囲は0〜1です。

  がしきい値となります。

  ○2点間距離分布に対する割合

  白黒表示のときのしきい値を、ノルムの分布の割合で指定します。入力できる範囲は0〜1です。

  これを固定の値とすると、どのような時系列データのリカレンスプロットでも、プロットされる点の密度が大体同じになります。

• OK

  変更を設定に反映して、ダイアログを閉じます。

• キャンセル

  変更をキャンセルして、ダイアログを閉じます。
