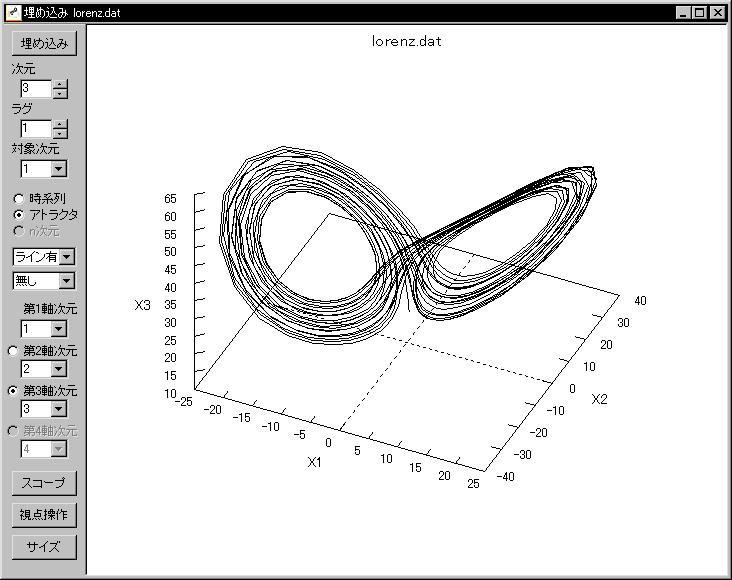

上部中央に表示の対象となっている時系列データのファイル名が表示されます。
グラフのそれぞれの軸は、それぞれの次元のデータの値です。
カラー表示をしている場合、色がもう一つの次元を表現します。色とデータの値の関係は右のカラーボックスに示されます。
データが4次元以上でn次元表示をしている場合、Hyper Axis 表示となり、第n次元の軸まで表示されます。
ウィンドウの左側のパネルは、ウィンドウのサイズによっては全てが見えないことがあります。隠れた部分の操作をしたい場合、パネルの上もしくは下に小さい三角形のボタンが表示されますので、それをクリックしてパネルをスクロールさせてください。
時系列ビューアとしてデータを表示します。
詳細は「2.3 時系列ビューア」を参照してください。
アトラクタビューアとしてデータを表示します。
n次元アトラクタビューアとしてデータを表示します。
データのプロットにおいて、データ間に線を引きません。
データを実線でプロットします。
データのプロットでマーカーを描画しません。これを選択したとき、描画ラインタイプは自動的にライン有になります。
データ点にドットをプロットします。これを選択したとき、描画ラインタイプは自動的にライン無になります。
データ点に円状のポイントをプロットします。
アトラクタ表示で、それぞれの軸にどの次元を割り当てるかを指定することができます。
また、表示する空間の次元を2次元から4次元の間で選ぶことができます。
ただし、第4軸はカラーグラデーションで表現されます。
視点操作ダイアログを表示します。
アトラクタ表示のときは、3次元視点操作ダイアログが表示されます。
n次元アトラクタ表示のときは、3次元視点操作ダイアログに加え、n次元視点操作ダイアログも表示されます。
詳細は「2.4.1 視点操作」を参照してください。
グラフサイズダイアログを表示して、グラフのサイズを設定できます。
詳細は「2.16 グラフサイズ」を参照してください。
グラフサイズダイアログを表示して、グラフのサイズを設定できます。
詳細は「2.16 グラフサイズ」を参照してください。
視点操作ダイアログを表示します。
詳細は「2.4.1 視点操作」を参照してください。
時系列ビューアとしてデータを表示します。
詳細は「2.3 時系列ビューア」を参照してください。
アトラクタビューアとしてデータを表示します。
n次元アトラクタビューアとしてデータを表示します。
データを線でプロットします。
データを点でプロットします。
データを円状のポイントでプロットします。
データを線と円状のポイントでプロットします。
データのプロットにおけるポイントの内部を塗りつぶしません。
データのプロットにおけるポイントの内部を塗りつぶします。
データのプロットにおけるポイントの内部を背景色で塗りつぶします。
データのプロットにおけるポイントの内部を前景色で塗りつぶします。
ポアンカレ切断面との交点を線でプロットします。
ポアンカレ切断面との交点を点でプロットします。
ポアンカレ切断面との交点を円状のポイントでプロットします。
ポアンカレ切断面との交点を線と円状のポイントでプロットします。
ポアンカレ切断面との交点のプロットにおけるポイントの内部を塗りつぶしません。
ポアンカレ切断面との交点のプロットにおけるポイントの内部を塗りつぶします。
ポアンカレ切断面との交点のプロットにおけるポイントの内部を背景色で塗りつぶします。
ポアンカレ切断面との交点のプロットにおけるポイントの内部を前景色で塗りつぶします。
